三相電表分為三相三線電表和三相四線電表，接線方法又分為直入式和互感式接法，下面浩寧科技為您整理的普通三相電表接線圖，希望對您有所幫助。

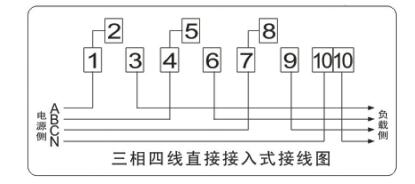

三相四線電表接線圖直入式：
1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

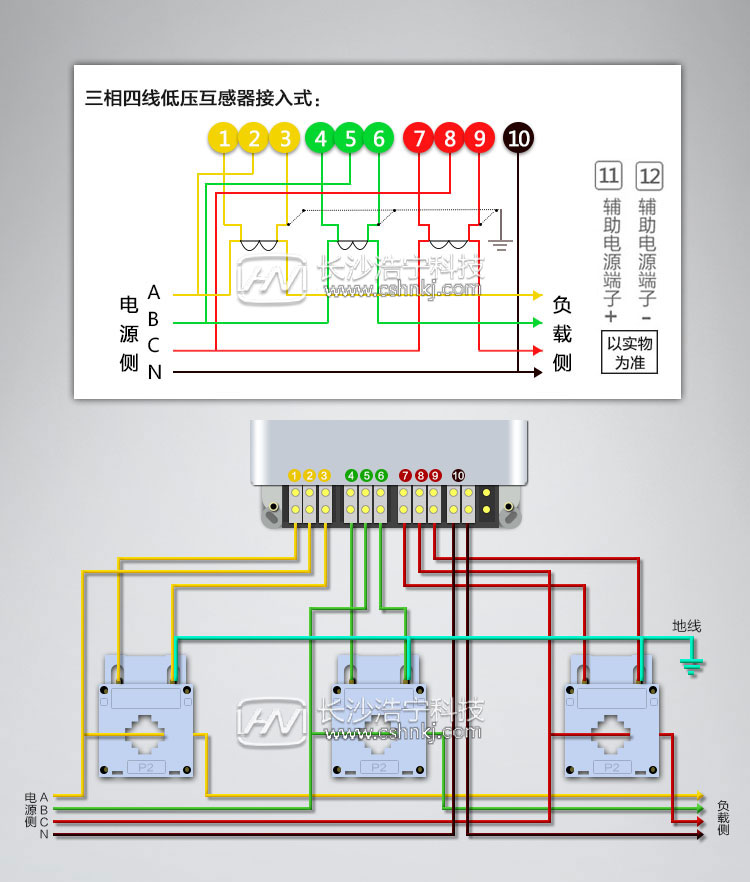

三相四線電表接線圖互感式：
翻過接線端子蓋,就可以看到三相四線電表接線圖。
其中1、4、7接電流互感器二次側S1端，即電流進線端;
3、6、9接電流互感器二次側S2端，即電流出線端;
2、5、8分別接三相電源;
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。
A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出
B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出
C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出
N黑線一般代表零線，直接接入10號口。

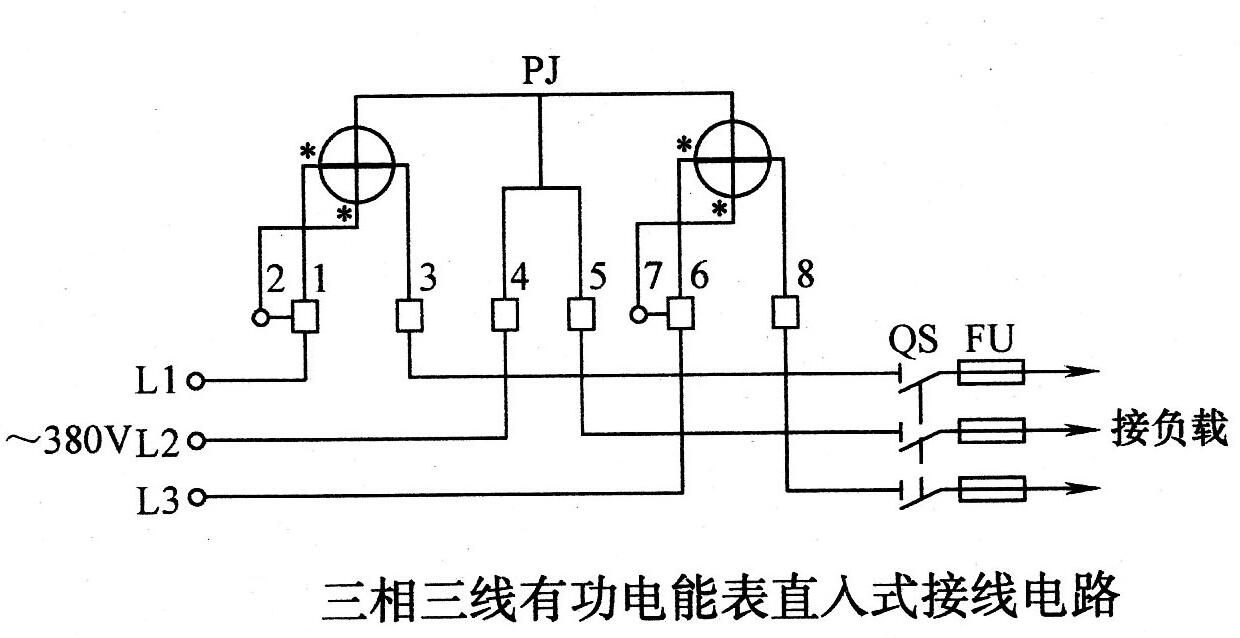

三相三線電表接線圖直入式：
L1進線接入電表1號口，1號口接入電壓線，3號口接出線
L2進線接入電表4號口，5號口接出線
L3進線接入電表6號口，7號口接入電壓線，8號口接出線

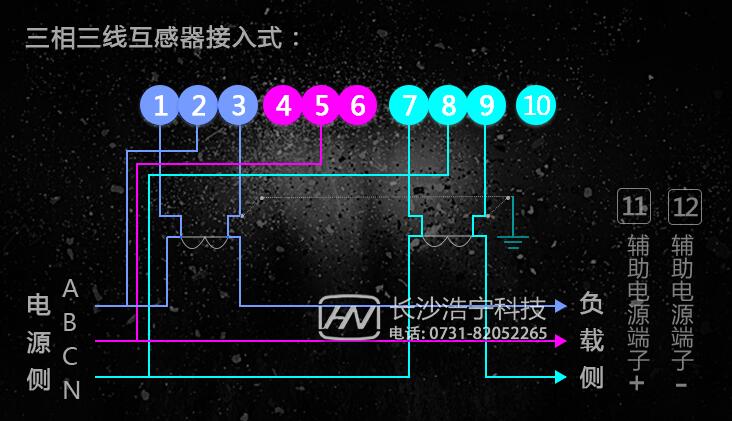

三相三線電表接線圖互感式：
A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。
B電壓線接入5號口，電流線直接接負載
C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
三相三線和三相四線有什么區別
三相四線和三相三線的區別主要是接線方式的不同，是由用戶的進線和用電性質決定的，如果用戶是純?nèi)嘀齐娖鳎缛嘧儔浩鳎嚯妱訖C(jī)等，可以使用三相三線制的表，三相三線制只能提供380V供電，只有三根線，沒有零線，負載不平衡時候無法通過零相回饋電流，容易燒毀用電器。如果用戶有單相負荷又有三相負荷(既有220v，又有380v)，就要使用三相四線制的電表。
