威勝三相三線電表常用的型號為DSSD331、DSZ331等，我們現在以DSZ331為例，來給大家普及一下三相三線威勝電表怎么看吧。我們先來看看威勝電表顯示屏的一些符號代表什么吧。
威勝三相電表顯示屏圖標
1、電量顯示：數據顯示行，顯示各種記錄數據。顯示電能數據時，小數位數為 2，將顯示 6 位整數、2 位小電量數;小數位數為 3，將顯示 5 位整數、3 位小數， 每屏顯示 1 個時段的電能。
2、四個象限：采用缺口方式指示電表工作在第幾象限。左圖 Ⅰ Ⅱ(Ⅳ) 分別為電表當前在Ⅰ、Ⅱ、Ⅲ、Ⅳ象限的顯示四 象 圖例(以順時鐘方向?yàn)槔?。括號內表示逆時針限 (Ⅰ) 時的四個象限。模式字 4 的 b7 決定象限(I、Ⅱ、 Ⅲ、Ⅳ)旋轉方向(b7=1：逆時針, b7=0：順時 Ⅲ Ⅳ(Ⅱ) 針) (Ⅲ)。
3、無功組合方式：以順時針為例：無 功 Ⅰ、Ⅳ Ⅰ、Ⅱ 無功組合方式指示，顯示組合無功電能時，三相組合應象限組合閃爍。左圖分別為Ⅰ、Ⅳ，Ⅰ、Ⅱ， 方式 Ⅰ、Ⅲ,Ⅳ、Ⅱ象限組合無功的顯示圖例。
4、各相電壓提示：電壓正常時常顯在液晶上;過壓時閃爍;失壓、斷相時消失。具體是發生了斷相還是失壓情況，要查看電表自檢及電網故障信息(C套顯示方案的 070080 項，也可以設置成 A、B 套顯示方案里的相應用戶代碼項)。
5、各相電流提示：電流正常時常顯在液晶上;電流反向時閃爍，并顯示“-”提示反向(只有在本相電流大于 1‰In 且電壓大于 10V 時才會顯示);失流時 對應相別消失(全失流時全部消失)
6、歷史月電能：本月、上1月、上2月電量數據用字符本月、上月、上上月提示
7、當前費率提示：費率顯示提示符，當費率數小于等于4 時，當前費率提示為“尖、 費、率、峰、平、谷”漢字
8、主副時段提示：①表示使用主時段表，②表示使用副時段表
舉例說明威勝三相三線電表怎么看

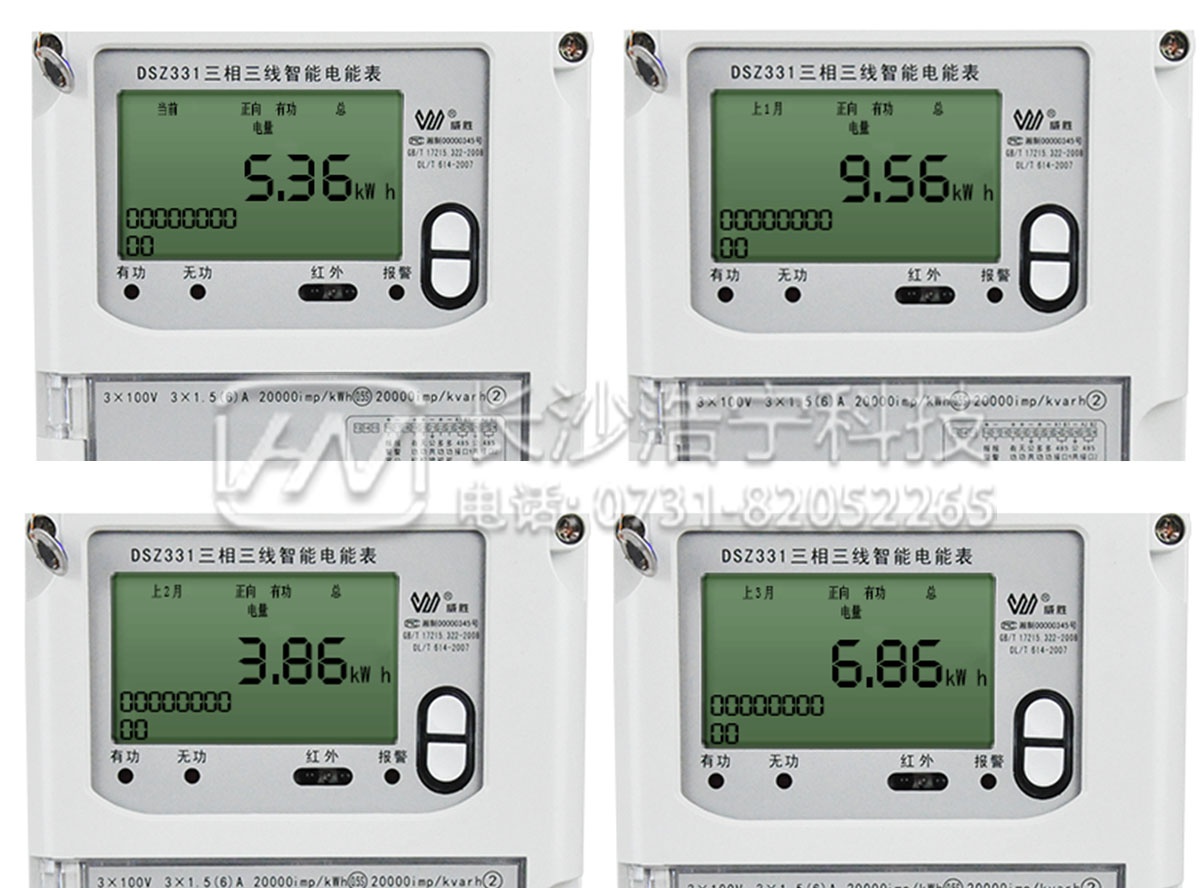

上面這幅圖就是威勝三相三線智能電表顯示的數據，我們可以讀成：
當前正向有功總電量為5.36kw ?h
上1月正向有功總電量為9.56kw ?h
上2月正向有功總電量為3.86kw ?h
上3月正向有功總電量為6.86kw ?h
