1. 電表的安裝和接線

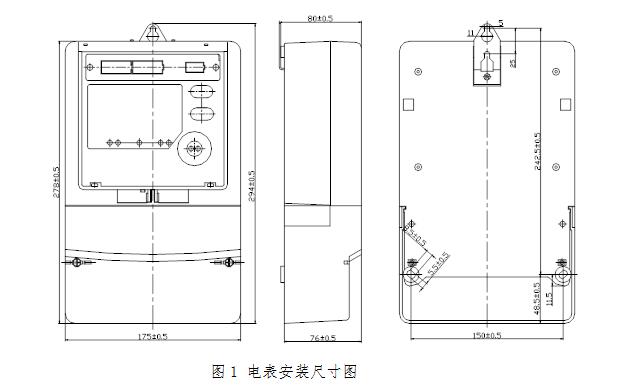

1.1 表體安裝(見圖1)

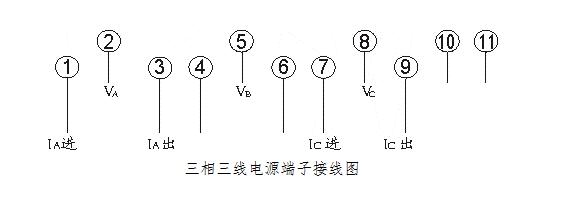

1.2 電表接線(見圖2)
2. 主要功能
2.1 分時計量正向有功和反向有功電能;
2.2 可計量有功總電能及A、B、C分相有功電能;
2.3 分時計量正向無功和反向無功電能，正向無功和反向無功計量方式可設置;
2.4 分時計量正向有功、正向無功最大需量及其最大需量發生時間;
2.5 可編程多個時區、費率、日時段、公共假日及多套日時段表;
2.6 可實時測量各相電流、電壓、功率、功率因數等參數;
2.7 具有失壓、失流、編程、需量清零、電池工作時間和電表運行時間等事件記錄;
2.8 具有歷史12個月正向有功用電量記錄功能;
2.9 具有有功和無功測試端口，光電隔離;
2.10 可通過掌上電腦非接觸式(紅外通訊)設表(預編程)、抄表;
2.11 具有RS485遠程通訊接口，通過RS485接口與PC機或掌上電腦進行通訊;
2.12 可以在停電的狀態下不附加任何外置直流電源進行抄表，通過紅外遙控器現場查看數據;
2.13 具有事件報警及故障報警功能;
2.14 通過LCD顯示電能表的運行狀態、各種參數設置情況和各種計量數據;
2.15 可實現參數自動輪顯，輪顯的參數(最多32項)和輪顯時間、順序可任意設置;
2.16 具有編程和編程禁止功能;
2.17 具有電量清零及需量復位功能;
2.18 具有電量凍結、整點負荷等功能;
2.19 電池更換簡單容易。
以下功能可選擇：
2.20 可計量四象限的無功;
2.21 分時計量反向有功、反向無功最大需量及其最大需量發生時間;
2.22 可具有秒時鐘輸出功能;
